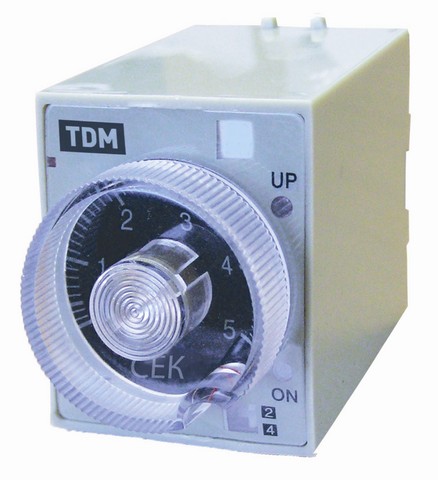

Реле времени РВ2A, В, G,
Назначение
для коммутации электрических цепей с определенными, предварительно установленными выдержками времени.
Применение
применяются в схемах автоматики как комплектующее изделие.
Материалы
корпус из негорючего самозатухающего пластика.
Конструкция
реле времени РВ1-РВ5 имеют цокольные контакты 8-pin и устанавливаются на din-рейку или монтажную плоскость при помощи разъема Р8Ц;
в комплектацию и к реле РВ2 и РВ3 входят 4 сменные шкалы, позволяющие менять различные временные диапазоны;
реле РВ4 устанавливается в вырез щитка 45х55 мм;
циклическое реле времени серии РВ5 позволяют установить максимальную цикличность срабатывания - 60 минут.
Преимущества
реле времени серии РВ1-РВ3 при сохранении надежности и точности срабатывания являются самыми доступными реле на рынке;
использование цокольного разъема Р8Ц позволяет быстро заменить старое реле на новое при выходе его из строя или при необходимости изменения функциональности или временных параметров;
реле РВ1 имеют на лицевой панели переключатель режимов работы (режим А: задержка включения – контакт 2Р, режим В: задержка включения контакт 1Р плюс индикация питающего напряжения – контакт 1Р);
реле времени РВ2 и РВ3 могут устанавливаться в вырез в щитке при помощи дополнительного крепления КР-57;
реле времени серии РВ3 могут работать при напряжении 24-220В АС/DC;
электронное цокольное реле РВ4 позволяет объединить в одном исполнении широчайший временной диапазон 0,1сек-9990час;
циклические реле времени РВ5 имеются 2 независимые выдержки времени: включения и отключения, что позволяет получить необходимую гибкость в задании цикла управления технологическим процессом.
Аксессуары
Реле РВ1-РВ5 подключаются к сети при помощи разъема Р8Ц.
Реле РВ2, РВ3 могут устанавливаться в вырез щитка при помощи крепления КР-57
Наименование параметра
РВ2
Номинальный ток нагрузки In, А 5
Номинальное напряжение, В 230 AC
Номинальная частота переменного тока, Гц 50
Потребляемая мощность, не более, ВА 2
Устанавливаемые максимальные задержки времени
РВ2A: 0,5сек, 5сек, 30 сек, 3 мин
РВ2D: 10сек, 100сек, 10мин, 60мин
РВ2G: 4 мин, 40мин, 4час, 24час
Погрешность отчета времени, не более 2%
Время перезагрузки*, не более, с 0,1
Режимы работы
Режим А: - задержка включения;
Режим В:- индикация питающего напряжения
Тип контакта
В режиме работы А:- 1р основной (переключающий);
В режиме работы В: - 1р доп.контакт (переключающий) - индикация питающего напряжения
Диапазон рабочих температур, 0С -10 - +55
Электрическая износостойкость, не менее, циклов 105
Механическая износостойкость, не менее, циклов 106
Вес, не более, кг 0,16
Способ установки
С использованием цокольного разъема 8-pin Р8Ц (на din-рейку или монтажную плоскость)
При дополнительном использовании крепления КР-57 устанавливается в вырез щитка 45х55 мм
Установка и отображение времени Механический регулятор
* - время перезагрузки – минимальный отрезок времени с момента отключения питающей сети до момента начала следующего цикла
