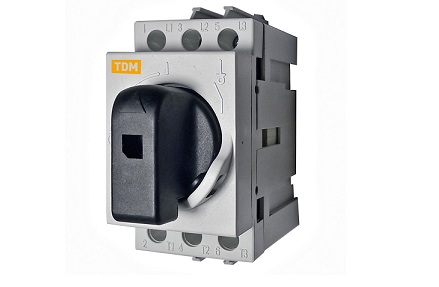

Рубильник модульный РМ-16 3П 16, 20, 25, 40, 63A TDM

Область применения
сборщики щитового оборудования;
строительно-монтажные организации.

Назначение
Проведение тока в нормальном режиме.
Частое оперативное включение и выключение нагрузок.

Применение
Вводно-распределительные устройства для жилых и общественных зданий.
Пункты управления отдельными нагрузками: двигателями, насосами, станками и т.д.

Материалы
Контактная группа рубильника выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Корпус рубильника выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).

Преимущества
Повышенная коммутационная способность АС-23 А позволяет использовать рубильник для нагрузок смешанного типа и электродвигателей.
Механизм быстрого включения и отключения.
Двойной разрыв каждой фазы.
Номинальное выдерживаемое импульсное напряжение 8 кВ.
Возможность установки навесного замка в позиции ОТКЛ.
Возможность установки на DIN-рейку или монтажную плату.
Механическая прочность изделия - до 20000 циклов включения/выключения.

Наименование параметра Значение
Соответствуют стандартам ГОСТ Р 50030.3-99
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток, А 16; 20; 25; 32; 40; 63
Номинальный кратковременно выдерживаемый ток Icw (1 сек.) (Arms) 1260
Номинальное импульсное выдерживаемое напряжение, кВ 8
Категории применения AC 22 A, AC 23 A
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Механическая износостойкость, циклов В-О не менее 20 000
Диапазон рабочих температур, °С–40 ÷ +50
Максимальное сечение присоединяемых проводов, мм2 Cu 1.5-16 мм²
Момент затяжки, Н*м 2
