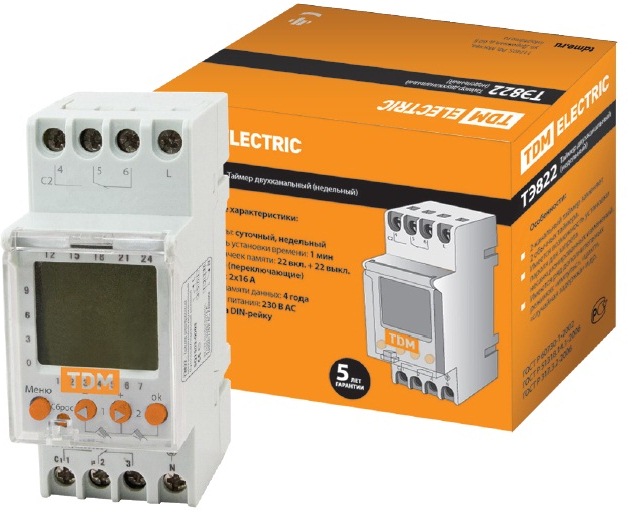

Таймер электронный ТЭ822-2кан-1мин/7дн-44on/off-16А-DIN TDM

Назначение

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклам

Применение
В промышленных и бытовых электроустановках для автоматизации технологических процессов, управления освещением и т.д.
Автоматическое включение освещения улиц, подсветки рекламных конструкций, фасадов зданий, парковок, витрин, парков, остановок, складов, подъездов и др.
Управление системами вентиляции в производственных помещениях по заданной программе
Управление системами отопления в малопосещаемых объектах и зданиях (дачи, гаражи, подсобные помещения)
Режим «Импульс» позволяет включать нагрузку на короткие промежутки времени (от 1 до 59 секунд) и может использоваться, например, для управления школьным звонком по расписанию
Режим «Цикл» позволяет работать таймеру по циклической программе, начиная с установленного времени (длительность импульса и паузы от 1 сек до 100 мин). Это может использоваться, например, для автоматизации циклических производственных процессов
2 канала в таймере могут одновременно управлять 2-мя линиями с различными нагрузками (например управление светом, и подачей воздуха в аквариуме)

Материалы
корпус прибора из не поддерживающего горение пластика

Конструкция и принцип работы
Работа таймера осуществляется от текущего времени и дня недели
Таймер имеет 2 переключающих исполнительных реле, которые могут коммутировать 2 независимые нагрузки
Микропроцессор таймера обеспечивает выполнение 22 циклов включения/выключения согласно заданному времени. Данные циклы можно распределять в любом порядке между первым и вторым каналом.
Программирование осуществляется при помощи кнопок на лицевой панели

Преимущества
Таймер является двухканальным, то есть совмещает функции двух обычных таймеров.
Снабжен резервным подзаряжаемым источником питания, обеспечивающим сохранение всех параметров в течение 4-х лет при отключении питания сети.
Имеется возможность пломбировки верхней крышки таймера.
Для предотвращения доступа к программированию возможна установка пароля.

Наименование параметра Значение
Номинальный ток нагрузки In, А
при cos φ=1 2х16
при cos φ=0.6 2х10
Номинальное напряжение, В 230
Диапазон рабочих напряжений, В 180-250
Номинальная частота, Гц 50
Потребляемая мощность, не более, ВА 7,5
Число ячеек памяти: ВКЛ+ВЫКЛ 22+22
Шаг установки выдержки времени, мин 1
Погрешность отчета временных интервалов, с/сутки 1
Устанавливаемая длительность импульса в режиме «Импульс», сек от 1до 59
Устанавливаемая длительность импульса и паузы в режиме «Цикл» от 1 сек до 99 мин 59 сек
Время сохранения заданных параметров при отключении питания сети, лет 4
Электрическая износостойкость, не менее, циклов в/о 100 000
Механическая износостойкость, не менее, циклов в/о 10 000 000
Потребляемая мощность, ВА 4
Тип контактов 2P (переключающие)
Масса, кг 0,17
Способ установки DIN-рейка
Ширина таймера на din-рейке 36 (2 модуля DIN)
Диапазон рабочих температур, 0С от -10 до +50
