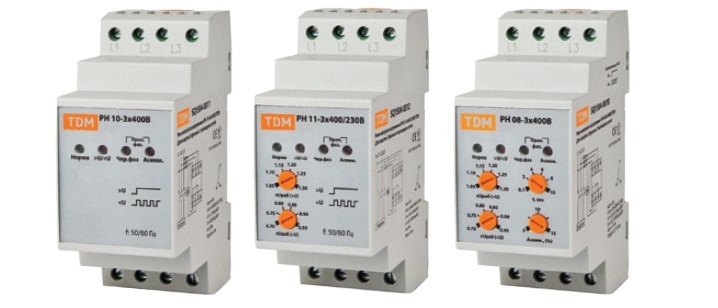

Реле напряжения серии РН (трехфазное)
Назначение
Для защиты электрооборудования, питаемого трехфазной сетью в случаях:
повышения напряжения сети,
падения напряжения сети,
нарушения чередования фаз,
пропадания одной и более фаз,
асимметрии фаз.
Применение
Защита трехфазного электрооборудования от недопустимых параметров электрической сети.
Материалы
микросхемы реле выполнены на современной элементной базе
корпус реле выполнен из не поддерживающего горение пластика
Конструкция
Реле устанавливаются на DIN-рейку шириной 35 мм,
Имеются исполнения для трехфазных трех- и четырехпроводных сетей,
Реле имеют 4 индикатора, отображающих различные аварийные ситуации;
Реле имеет на лицевой панели от 0 до 4 регуляторов, устанавливающие верхние и нижние пороги напряжения, время срабатывания и значение асимметрии.
Преимущества
Реле РН – европейская серия в двухмодульном исполнении, изготовленная на современной элементной базе,
Реле имеют высокую точность измерения напряжения с погрешностью менее 1%,
Наличие кварцевого стабилизатора обеспечивает высокую стабильность работы во всем диапазоне рабочих температур,
Широкий ассортимент реле серии РН позволяет потребителю подобрать устройство нужного функционала без переплаты на лишние функции,
Аналоги – специализированные производители релейного и защитного оборудования, которые имеют более высокие ценовые предложения.
Сравнительная таблица аналогов по сериям
TDM ELECTRIC Евроавтоматика Меандр Новатек
РН CKF, CP РКФ, РКН, ЕЛ РНПП
Наименование Артикул Тип сети Типы защит Нижний порог напряжения Верхний порог напряжения
РН 02-3х400В TDM SQ1504-0007 Трехфазная трехпроводная - нарушение чередования фаз, - пропадание одной и более фаз,- асимметрия фаз.- -
РН 04-3х400/230В TDM SQ1504-0008Трехфазная четырехпроводная - повышение/ падение напряжения сети,- нарушение чередования фаз,- пропадание одной и более фаз.
(0,7-0,95) *Uраб (регулируется) (1,05-1,3)*Uраб (регулируется
РН 05-3х400/230В TDM SQ1504-0009Трехфазная четырехпроводная - повышение/ падение напряжения сети,- нарушение чередования фаз,- пропадание одной и более фаз.0,85 *Uраб 1,15*Uраб
РН 08-3х400В TDM SQ1504-0010Трехфазная трехпроводная - повышение/ падение напряжения сети,- нарушение чередования фаз,- пропадание одной и более фаз, - асимметрия фаз.(0,7-0,95) *Uраб (регулируется) (1,05-1,3)*Uраб (регулируется)
РН 10-3х400В TDM SQ1504-0011Трехфазная трехпроводная - повышение/ падение напряжения сети,- нарушение чередования фаз,- пропадание одной и более фаз, - асимметрия фаз.0,85 *Uраб 1,15*Uраб
РН 11-3х400/230В TDM SQ1504-0012Трехфазная четырехпроводная - повышение/ падение напряжения сети,- нарушение чередования фаз, - пропадание одной и более фаз, - асимметрия фаз.(0,7-0,95) *Uраб (регулируется) (1,05-1,3)*Uраб (регулируется)
